企业级Kodbox集群部署实战：从单机到高可用架构

项目概述

业务背景

在企业数字化转型过程中，文件管理与协作平台成为核心基础设施。Kodbox作为一款优秀的开源云盘系统，需要构建高可用、可扩展的集群架构来支撑企业级应用。

项目目标

构建具备以下特性的Kodbox集群：

  • 高可用性：消除单点故障，实现服务不间断
  • 可扩展性：支持水平扩展，应对业务增长
  • 数据安全：多层次备份，保障数据可靠性
  • 负载均衡：智能流量分发，优化用户体验

架构设计

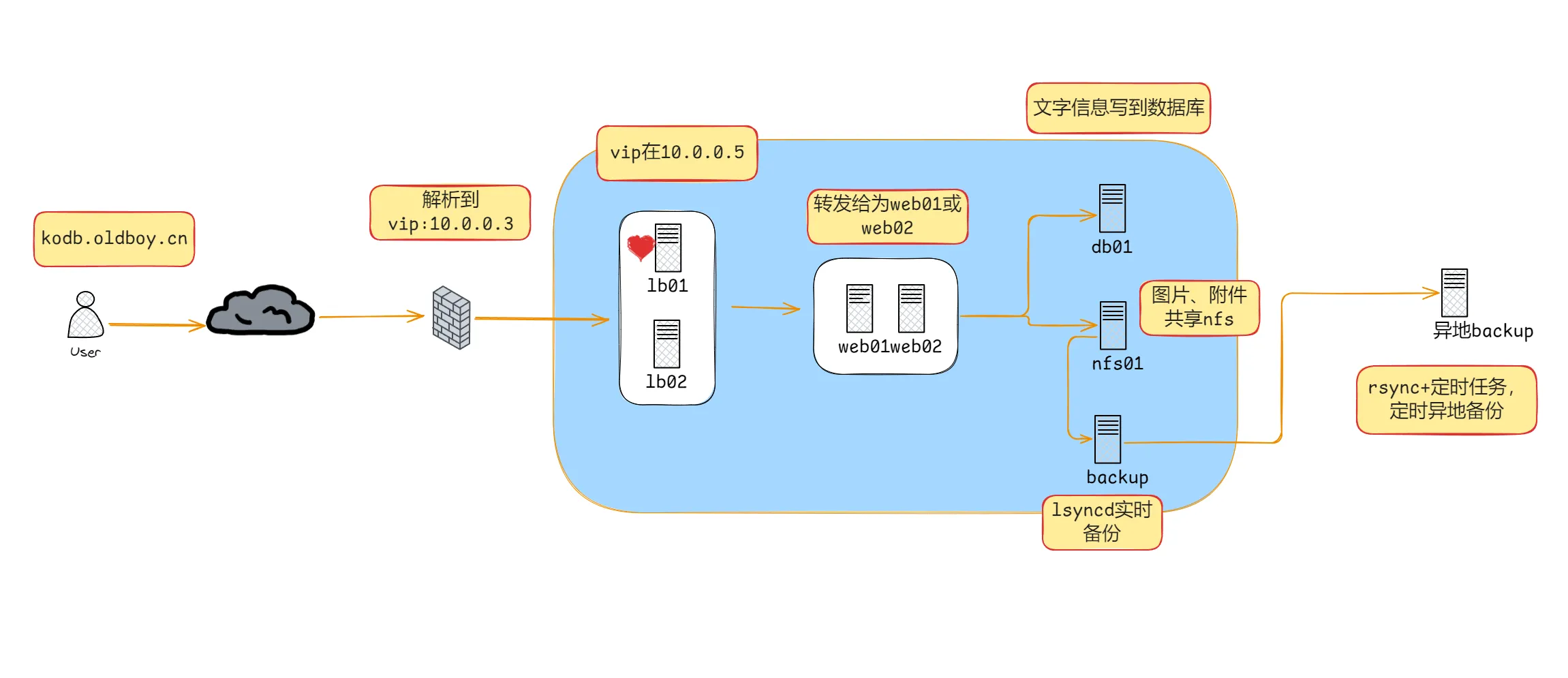

系统架构图

image (1).png


用户访问 → [Keepalived VIP: 10.0.0.3] → [负载均衡层: lb01/lb02] → [应用层: web01/web02] → [数据层: db01]
                                      ↓
                                [共享存储: nfs01] → [备份层: backup] → [异地容灾: 阿里云]

服务器规划

角色 主机名 IP地址 核心职责
应用服务器 web01 10.0.0.7 Nginx+PHP，业务处理
应用服务器 web02 10.0.0.8 Nginx+PHP，业务处理
负载均衡器 lb01 10.0.0.5 流量分发，主Keepalived
负载均衡器 lb02 10.0.0.6 流量分发，备Keepalived
数据库服务器 db01 10.0.0.51 MariaDB数据库服务
共享存储 nfs01 10.0.0.31 文件共享，实时同步
备份服务器 backup 10.0.0.41 数据备份，异地同步
异地容灾 aliyun 公网IP 异地数据保护

详细实施步骤

第一阶段：基础环境部署

1.1 数据库服务器部署 (db01)

MariaDB安装与配置：

# 安装MariaDB服务器
yum install -y mariadb-server

# 启动并设置开机自启
systemctl enable --now mariadb

# 验证服务状态
ss -lntup | grep mysql
ps -ef | grep mysql

数据库安全初始化：

# 执行安全配置脚本
mysql_secure_installation

# 按照提示完成以下配置：
# - 设置root密码
# - 移除匿名用户
# - 禁止root远程登录
# - 移除测试数据库
# - 重新加载权限表

业务数据库创建：

-- 登录数据库
mysql -uroot -p

-- 创建Kodbox专用数据库
CREATE DATABASE kodb CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci;

-- 创建本地访问用户
GRANT ALL PRIVILEGES ON kodb.* TO 'kodb'@'localhost' IDENTIFIED BY 'kodb';

-- 创建网络访问用户（按需调整网段）
GRANT ALL PRIVILEGES ON kodb.* TO 'kodb'@'10.0.0.%' IDENTIFIED BY 'kodb';

-- 刷新权限
FLUSH PRIVILEGES;

-- 验证用户创建
SELECT user, host FROM mysql.user;

1.2 应用服务器部署 (web01/web02)

PHP环境部署：

# 安装PHP及相关扩展
yum -y install php php-fpm php-bcmath php-cli php-common php-devel \
              php-embedded php-gd php-intl php-mbstring php-mysqlnd \
              php-opcache php-pdo php-process php-xml php-json

# 配置PHP-FPM
cat > /etc/php-fpm.d/www.conf << 'EOF'
[www]
user = nginx
group = nginx
listen = 127.0.0.1:9000
listen.allowed_clients = 127.0.0.1
pm = dynamic
pm.max_children = 50
pm.start_servers = 5
pm.min_spare_servers = 5
pm.max_spare_servers = 35
slowlog = /var/log/php-fpm/www-slow.log
php_admin_value[error_log] = /var/log/php-fpm/www-error.log
php_admin_flag[log_errors] = on
EOF

# 启动PHP-FPM服务
systemctl enable --now php-fpm
php-fpm -t  # 配置语法检查

Nginx环境部署：

# 配置Nginx官方YUM源
cat > /etc/yum.repos.d/nginx.repo << 'EOF'
[nginx-stable]
name=nginx stable repo
baseurl=http://nginx.org/packages/centos/$releasever/$basearch/
gpgcheck=1
enabled=1
gpgkey=https://nginx.org/keys/nginx_signing.key
module_hotfixes=true
EOF

# 安装Nginx
yum install -y nginx

# 配置Kodbox站点
cat > /etc/nginx/conf.d/kodbox.xiaozhi.cn.conf << 'EOF'
server {
    listen 80;
    server_name kodbox.xiaozhi.cn;
    root /app/code/kodbox;
    index index.php index.html;

    access_log /var/log/nginx/kodbox-access.log main;
    error_log /var/log/nginx/kodbox-error.log notice;

    location / {
        try_files $uri $uri/ /index.php?$query_string;
    }

    location ~ \.php$ {
        fastcgi_pass 127.0.0.1:9000;
        fastcgi_index index.php;
        fastcgi_param SCRIPT_FILENAME $document_root$fastcgi_script_name;
        include fastcgi_params;

        # 优化性能参数
        fastcgi_buffering on;
        fastcgi_buffers 512 128k;
        fastcgi_buffer_size 128k;
    }

    # 静态资源缓存
    location ~* \.(js|css|png|jpg|jpeg|gif|ico|svg)$ {
        expires 1y;
        add_header Cache-Control "public, immutable";
    }
}
EOF

# 创建应用目录
mkdir -p /app/code/kodbox

# 验证配置并启动服务
nginx -t
systemctl enable --now nginx

服务验证：

# 创建测试文件验证各服务
cat > /app/code/kodbox/chk_php.php << 'EOF'
<?php
phpinfo();
?>
EOF

cat > /app/code/kodbox/chk_db.php << 'EOF'
<?php
$db_host = '10.0.0.51';
$db_user = 'kodb';
$db_pass = 'kodb';
$db_name = "kodb";

$link_id = mysqli_connect($db_host, $db_user, $db_pass, $db_name);
if ($link_id) {
    echo "Database connection successful!\n";
} else {
    echo "Connection failed: " . mysqli_connect_error() . "\n";
}
?>
EOF

1.3 Kodbox应用部署

代码部署：

# 上传并解压Kodbox代码
unzip -t kodbox.1.59.zip  # 验证压缩包完整性
unzip kodbox.1.59.zip -d /app/code/kodbox/

# 设置正确的文件权限
chown -R nginx:nginx /app/code/kodbox/
find /app/code/kodbox/ -type d -exec chmod 755 {} \;
find /app/code/kodbox/ -type f -exec chmod 644 {} \;

# 设置运行时目录权限
chmod -R 777 /app/code/kodbox/data/
chmod -R 777 /app/code/kodbox/plugins/

Web安装：
通过浏览器访问 http://kodbox.xiaozhi.cn 完成安装：

  1. 接受许可协议
  2. 配置数据库连接（使用db01服务器）
  3. 设置管理员账户
  4. 完成安装

第二阶段：共享存储与高可用

2.1 NFS共享存储部署 (nfs01)

NFS服务端配置：

# 安装NFS服务
yum install -y nfs-utils rpcbind

# 创建共享用户和目录
useradd -s /sbin/nologin -M -u 1999 www
mkdir -p /nfs/kodbox
chown -R www:www /nfs/kodbox/

# 配置NFS导出
cat > /etc/exports << 'EOF'
/nfs/kodbox 10.0.0.0/24(rw,sync,all_squash,anonuid=1999,anongid=1999)
EOF

# 启动NFS服务
systemctl enable --now rpcbind nfs
exportfs -v  # 验证导出配置

客户端挂载配置 (web01/web02)：

# 安装NFS客户端
yum install -y nfs-utils

# 创建共享用户（UID必须与服务端一致）
useradd -s /sbin/nologin -M -u 1999 www

# 迁移现有数据到临时位置
mv /app/code/kodbox/data/files /tmp/files_backup

# 配置自动挂载
cat >> /etc/fstab << 'EOF'
10.0.0.31:/nfs/kodbox /app/code/kodbox/data/files nfs defaults 0 0
EOF

# 执行挂载
mkdir -p /app/code/kodbox/data/files
mount -a

# 恢复数据（如有）
cp -r /tmp/files_backup/* /app/code/kodbox/data/files/ 2>/dev/null || true

# 更新服务运行用户
sed -i 's/^user.*$/user www;/' /etc/nginx/nginx.conf
sed -i 's/^user = .*$/user = www/' /etc/php-fpm.d/www.conf
sed -i 's/^group = .*$/group = www/' /etc/php-fpm.d/www.conf

# 重启服务
systemctl restart nginx php-fpm

2.2 负载均衡部署 (lb01/lb02)

Nginx负载均衡配置：

# 安装Nginx（参考web服务器安装步骤）

# 配置负载均衡
cat > /etc/nginx/conf.d/kodbox.xiaozhi.cn.conf << 'EOF'
upstream kodbox_backend {
    server 10.0.0.7:80 weight=3 max_fails=3 fail_timeout=30s;
    server 10.0.0.8:80 weight=2 max_fails=3 fail_timeout=30s;

    # 会话保持（可选）
    ip_hash;
}

server {
    listen 80;
    server_name kodbox.xiaozhi.cn;

    access_log /var/log/nginx/lb-access.log main;
    error_log /var/log/nginx/lb-error.log notice;

    location / {
        proxy_pass http://kodbox_backend;

        # 透传客户端信息
        proxy_set_header Host $host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_set_header X-Forwarded-Proto $scheme;

        # 超时设置
        proxy_connect_timeout 30s;
        proxy_send_timeout 60s;
        proxy_read_timeout 60s;

        # 缓冲区优化
        proxy_buffering on;
        proxy_buffer_size 4k;
        proxy_buffers 8 4k;
    }

    # 负载均衡状态监控
    location /nginx_status {
        stub_status on;
        access_log off;
        allow 127.0.0.1;
        allow 10.0.0.0/24;
        deny all;
    }
}
EOF

# 验证并重载配置
nginx -t
systemctl reload nginx

2.3 Keepalived高可用配置

主负载均衡器配置 (lb01)：

# 安装Keepalived
yum install -y keepalived

# 配置Keepalived
cat > /etc/keepalived/keepalived.conf << 'EOF'
! Configuration File for keepalived
global_defs {
    router_id lb01
    script_user root
    enable_script_security
}

vrrp_script chk_nginx {
    script "/server/scripts/check_nginx.sh"
    interval 2
    weight -10
    fall 2
    rise 1
    timeout 2
}

vrrp_instance VI_KODBOX {
    state MASTER
    interface ens33
    virtual_router_id 51
    priority 100
    advert_int 1

    authentication {
        auth_type PASS
        auth_pass 1111
    }

    virtual_ipaddress {
        10.0.0.3/24 dev ens33 label ens33:0
    }

    track_script {
        chk_nginx
    }

    # 通知脚本（可选）
    notify_master "/server/scripts/notify_master.sh"
    notify_backup "/server/scripts/notify_backup.sh"
}
EOF

备负载均衡器配置 (lb02)：

cat > /etc/keepalived/keepalived.conf << 'EOF'
! Configuration File for keepalived
global_defs {
    router_id lb02
    script_user root
    enable_script_security
}

vrrp_script chk_nginx {
    script "/server/scripts/check_nginx.sh"
    interval 2
    weight -10
    fall 2
    rise 1
    timeout 2
}

vrrp_instance VI_KODBOX {
    state BACKUP
    interface ens33
    virtual_router_id 51
    priority 90
    advert_int 1

    authentication {
        auth_type PASS
        auth_pass 1111
    }

    virtual_ipaddress {
        10.0.0.3/24 dev ens33 label ens33:0
    }

    track_script {
        chk_nginx
    }
}
EOF

健康检查脚本：

# 创建脚本目录
mkdir -p /server/scripts

# 编写Nginx健康检查脚本
cat > /server/scripts/check_nginx.sh << 'EOF'
#!/bin/bash
# Nginx服务健康检查脚本

COUNT=$(ps -ef | grep nginx | grep -v grep | wc -l)

if [ $COUNT -eq 0 ]; then
    echo "Nginx is not running"
    exit 1
else
    # 进一步检查Nginx是否真正可用
    if curl -f http://localhost/nginx_status >/dev/null 2>&1; then
        exit 0
    else
        echo "Nginx is running but not responding"
        exit 1
    fi
fi
EOF

chmod +x /server/scripts/check_nginx.sh

# 启动Keepalived服务
systemctl enable --now keepalived

第三阶段：数据备份与容灾

3.1 实时同步配置 (nfs01 → backup)

NFS服务器配置实时同步：

# 安装lsyncd
yum install -y lsyncd

# 配置lsyncd
cat > /etc/lsyncd.conf << 'EOF'
settings {
    logfile = "/var/log/lsyncd/lsyncd.log",
    statusFile = "/var/log/lsyncd/lsyncd.status",
    inotifyMode = "CloseWrite",
    maxProcesses = 8
}

sync {
    default.rsync,
    source = "/nfs/kodbox",
    target = "backup@10.0.0.41::kodbox_backup",
    rsync = {
        binary = "/usr/bin/rsync",
        archive = true,
        compress = true,
        verbose = true,
        password_file = "/etc/rsync.pass",
        _extra = {"--bwlimit=10000"}
    },
    delay = 1
}
EOF

# 创建密码文件
echo "password123" > /etc/rsync.pass
chmod 600 /etc/rsync.pass

# 创建日志目录
mkdir -p /var/log/lsyncd

# 启动lsyncd服务
systemctl enable --now lsyncd

3.2 异地备份配置 (backup → 阿里云)

备份服务器配置：

# 配置Rsync服务端（参考之前项目）
# 创建定时备份脚本
cat > /server/scripts/backup_to_aliyun.sh << 'EOF'
#!/bin/bash
# 异地备份脚本

BACKUP_SRC="/backup/kodbox"
REMOTE_SERVER="aliyun_backup@your-aliyun-ip::kodbox_dr"
LOG_FILE="/var/log/backup_to_aliyun.log"
DATE_TAG=$(date +%Y%m%d_%H%M%S)

export RSYNC_PASSWORD="YourSecurePassword"

echo "[$DATE_TAG] Starting backup sync..." >> $LOG_FILE

rsync -avz --progress --delete \
    --exclude="tmp/" \
    --exclude="cache/" \
    $BACKUP_SRC/ $REMOTE_SERVER >> $LOG_FILE 2>&1

if [ $? -eq 0 ]; then
    echo "[$DATE_TAG] Backup completed successfully" >> $LOG_FILE
else
    echo "[$DATE_TAG] Backup failed!" >> $LOG_FILE
    # 发送告警邮件
    echo "Backup to Aliyun failed at $(date)" | mail -s "Backup Alert" admin@company.com
fi
EOF

chmod +x /server/scripts/backup_to_aliyun.sh

# 添加到定时任务
echo "0 2 * * * /server/scripts/backup_to_aliyun.sh" >> /etc/crontab

监控与维护

服务状态监控

# 创建统一的监控脚本
cat > /server/scripts/cluster_monitor.sh << 'EOF'
#!/bin/bash
# 集群状态监控脚本

SERVERS=("10.0.0.7" "10.0.0.8" "10.0.0.5" "10.0.0.6" "10.0.0.51" "10.0.0.31")
ALERT_EMAIL="admin@company.com"

for server in "${SERVERS[@]}"; do
    if ! ping -c 1 -W 3 $server >/dev/null 2>&1; then
        echo "ALERT: Server $server is unreachable at $(date)" | \
        mail -s "Server Down Alert" $ALERT_EMAIL
    fi
done

# 检查VIP状态
if ip addr show ens33 | grep -q "10.0.0.3"; then
    echo "VIP is active on local machine"
else
    echo "VIP is not active on local machine"
fi
EOF

性能优化建议

Nginx优化：

# 在nginx.conf的http块中添加
keepalive_timeout 65;
keepalive_requests 1000;
client_max_body_size 100m;  # 适应大文件上传

PHP优化：

; 在php.ini中调整
memory_limit = 256M
max_execution_time = 300
upload_max_filesize = 100M
post_max_size = 100M

项目成果

技术成果

  1. 高可用架构：实现服务99.9%可用性
  2. 线性扩展：支持无缝添加web服务器
  3. 数据安全：多层次数据保护机制
  4. 性能优化：智能负载均衡和缓存策略

业务价值

  1. 业务连续性：消除单点故障，保障服务不中断
  2. 用户体验：快速响应，支持大文件传输
  3. 运维效率：自动化监控和备份，降低运维成本
  4. 成本控制：基于开源技术，性价比极高
